Tren Tekerleği Diş Tasarımı: Konik Tekerlekler Neden Virajlarda Denge Sağlar?

Tren tekerlekleri demiryolu araçlarında en kritik yük taşıyan bileşenler arasında yer almaktadır. Geometrileri güvenliği, sürüş stabilitesini, aşınma performansını ve viraj geçme yeteneğini doğrudan etkiler.

Tren tekerleği sırt tasarımını anlamak demiryolu mühendisleri, demiryolu taşıtları üreticileri ve satın alma profesyonelleri için çok önemlidir.

1. Tren Tekerleği Temas Gerilmeleri ve Yük Dağılımı

Bir tren tekerleği aracın tüm ağırlığını destekler. Ancak tekerlek sırtı ile ray arasındaki temas alanı son derece küçüktür.

Temas anında temas gerilimi 1000 MPa'ya kadar ulaşabilir.

Bu aşırı tekerlek rayı temas gerilimi nedeniyle:

· Tren tekerlekleri yüksek mukavemetli dövme çelikten imal edilmiştir.

· Mükemmel aşınma direnci gereklidir.

· Yorulma direnci uzun servis ömrü için kritik öneme sahiptir.

· Hassas ısıl işlem yapısal güvenilirliği sağlar.

Sağlam çelik yapı, sağlamlık ve dayanıklılığı garanti eder, ancak aynı zamanda tekerlek ağırlığını ve yuvarlanma gürültüsünü de arttırır.

2. Tren Tekerleği İzi Nedir?

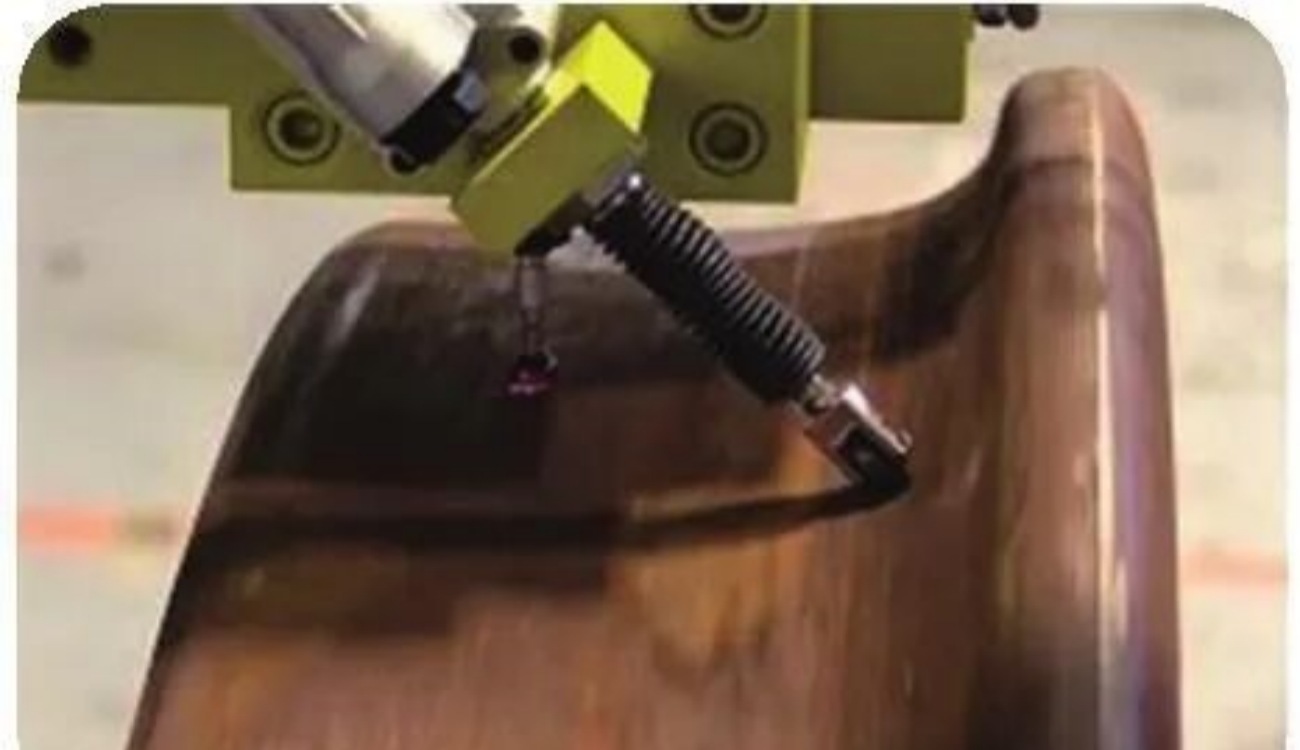

Tekerlek sırtı, tren tekerleğinin rayla temas eden yuvarlanma yüzeyidir.

Silindirik bir yüzeyden farklı olarak demiryolu tekerlekleri konik bir sırt profili kullanır. Tekerlek flanşları rayların iç tarafında konumlandırılmıştır ve sırt yüzeyi belirli koniklik oranlarıyla tasarlanmıştır.

Standart Diş Konik Oranları

Konik lastik sırtı genellikle iki eğim bölgesini içerir:

· 1:20 koniklik (yüksek hızlı trenler için bazen 1:40)

İç flanştan 48–100 mm mesafede bulunur.

Bu, birincil tekerlek rayı temas alanıdır.

· 1:100 konik

Flanştan 100 mm'nin ötesinde yerleştirilmiştir.

Bu bölüm ikincil stabilite desteği sağlar.

Bu çift konik geometri, demiryolu taşıtlarının stabilitesinde önemli bir rol oynar.

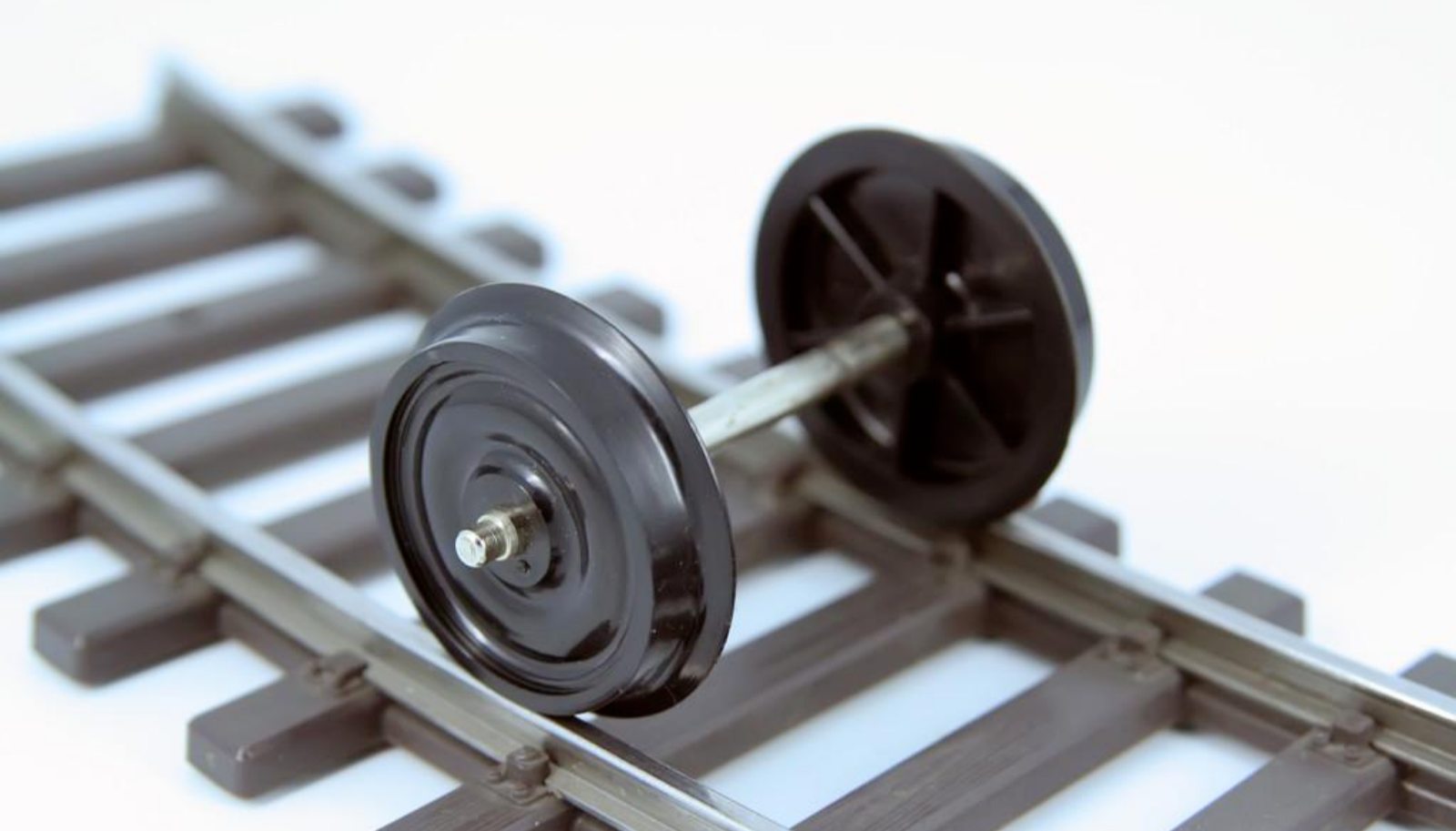

3. Tren Tekerlekleri Neden Silindirik Yerine Koniktir?

Tren tekerlekleri silindirik olsaydı yanal hareket dengesizliğe neden olurdu.

Konik lastik sırtı otomatik olarak kendi kendine merkezlenme davranışı sağlar.

Bir tekerlek takımı ray merkez çizgisinden uzaklaştığında:

· Bir tekerleğin yuvarlanma yarıçapı artar.

· Karşı tekerleğin yuvarlanma yarıçapı azalır.

· Yuvarlanma yarıçaplarındaki farklılıktan dolayı bir geri getirme kuvveti oluşturulur.

Bu geometrik prensip doğal olarak tekerlek takımını rayın merkezine doğru yönlendirir.

Sonuç olarak:

· Flanş aşınması azalır.

· Koşu stabilitesi artar.

· Bakım maliyetleri azalır.

4. Tren Tekerlekleri Diferansiyel Olmadan Virajları Nasıl Geçer?

Tren tekerlekleri sağlam bir aksa sabitlenmiştir; bu, her iki tekerleğin de aynı açısal hızda döndüğü anlamına gelir.

Bir eğriye girerken:

· Dış tekerleğin daha uzun bir mesafe kat etmesi gerekir.

· İç tekerlek daha kısa mesafe kat eder.

Konik sırt profili bunu mekanik olarak çözer.

Çünkü yuvarlanma temas yarıçapları farklıdır:

· Dış tekerlek daha büyük bir etkin yuvarlanma yarıçapında çalışır.

· İç tekerlek daha küçük bir etkin yuvarlanma yarıçapında çalışır.

Bu fark, trenlerin virajları kaymadan ve diferansiyel dişli sistemine ihtiyaç duymadan sorunsuz bir şekilde geçmesini sağlar.

Demiryolu mühendisliğindeki en verimli mekanik tasarımlardan biridir.

5. Tekerlek-Ray Geometrisinin Mühendislik Önemi

Tekerlek sırtı tasarımı aşağıdakileri doğrudan etkiler:

· Eğri müzakere güvenliği

· Tekerlek ve ray aşınma oranları

· Yüksek hızlı operasyonel kararlılık

· Sürüş konforu

· Bakım aralıkları

Optimize edilmiş demiryolu tekerleği geometrisi, modern yük vagonları, lokomotifler, metro sistemleri ve yüksek hızlı trenler için temel öneme sahiptir.
