Demiryolu Tekerleği Flanşı ve Diş Profili Tasarımı: Güvenlik ve Performans İçin Temel Faktörler

Demiryolu tekerleğinin flanş ve sırt profilinin tasarımı, güvenli ve verimli tren işletiminin sağlanmasında kritik bir rol oynar. Uyumlu bir tekerlek-ray temas geometrisi yalnızca aşınmayı ve gerilimi azaltmakla kalmaz, aynı zamanda genel çalışma stabilitesini ve viraj alma performansını da artırır.

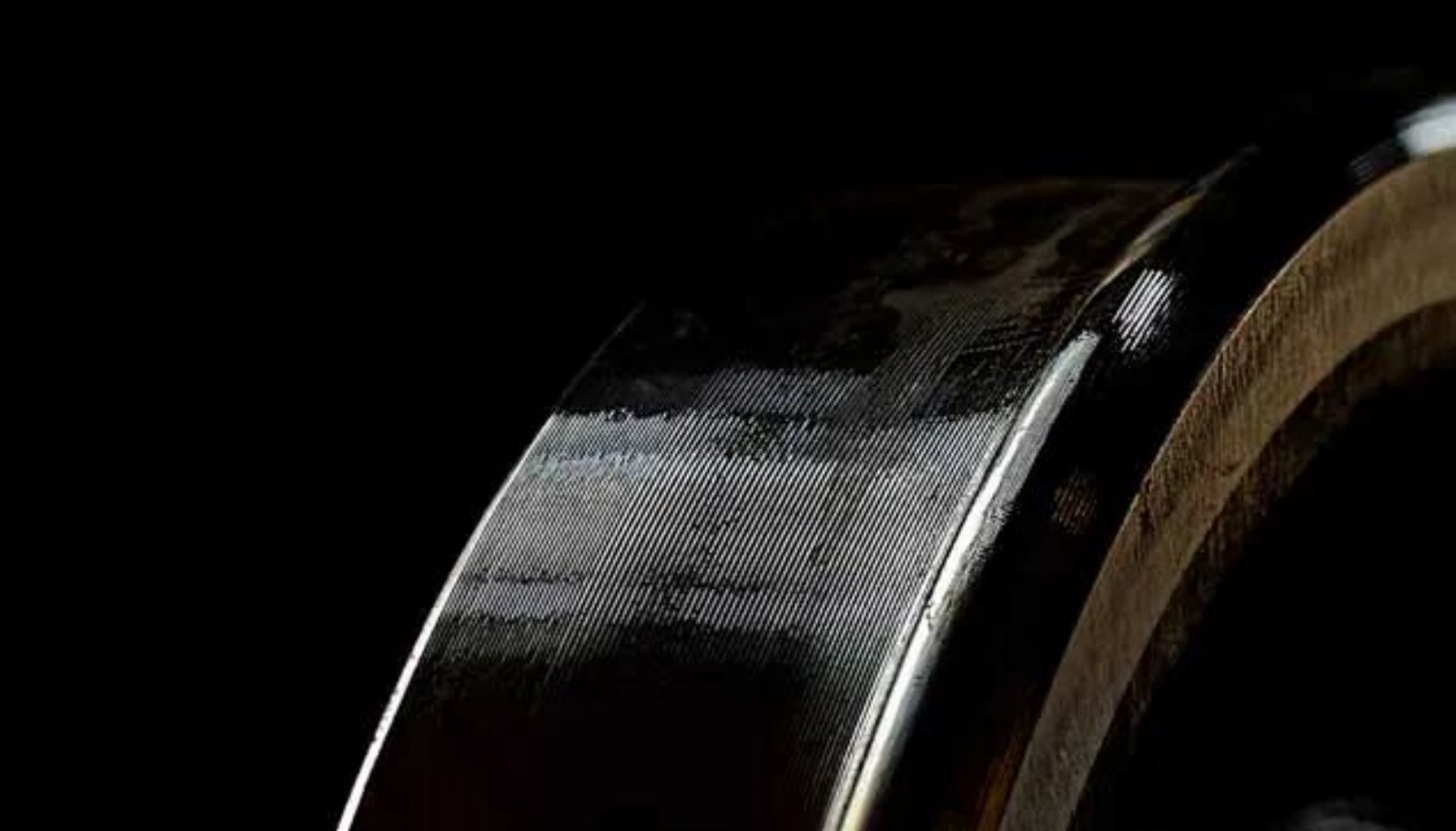

Tekerlek-Ray Temas Geometrisinin Optimize Edilmesi

Tekerlek sırt profilini tasarlarken ray başlığı şekliyle uygun uyumluluğun sağlanması önemlidir. İdeal bir tekerlek-ray arayüzü, temas gerilimini etkili bir şekilde azaltabilir ve aşınmayı en aza indirebilir; bu da aşağıdakilere doğrudan katkıda bulunur:

· Virajlardan geçerken iyileştirilmiş performans
· Azaltılmış bakım sıklığı ve maliyeti
· Tren stabilitesi için artırılmış kritik hız

Ayrıca yeni tasarlanan sırt profili, gerçek çalışma koşullarındaki aşınmış profille yakından eşleşmelidir. Bu, yeniden profil oluşturma sırasında metal çıkarma miktarının azaltılmasına yardımcı olur, böylece jantın servis ömrü uzatılır ve bakım maliyetleri azalır.

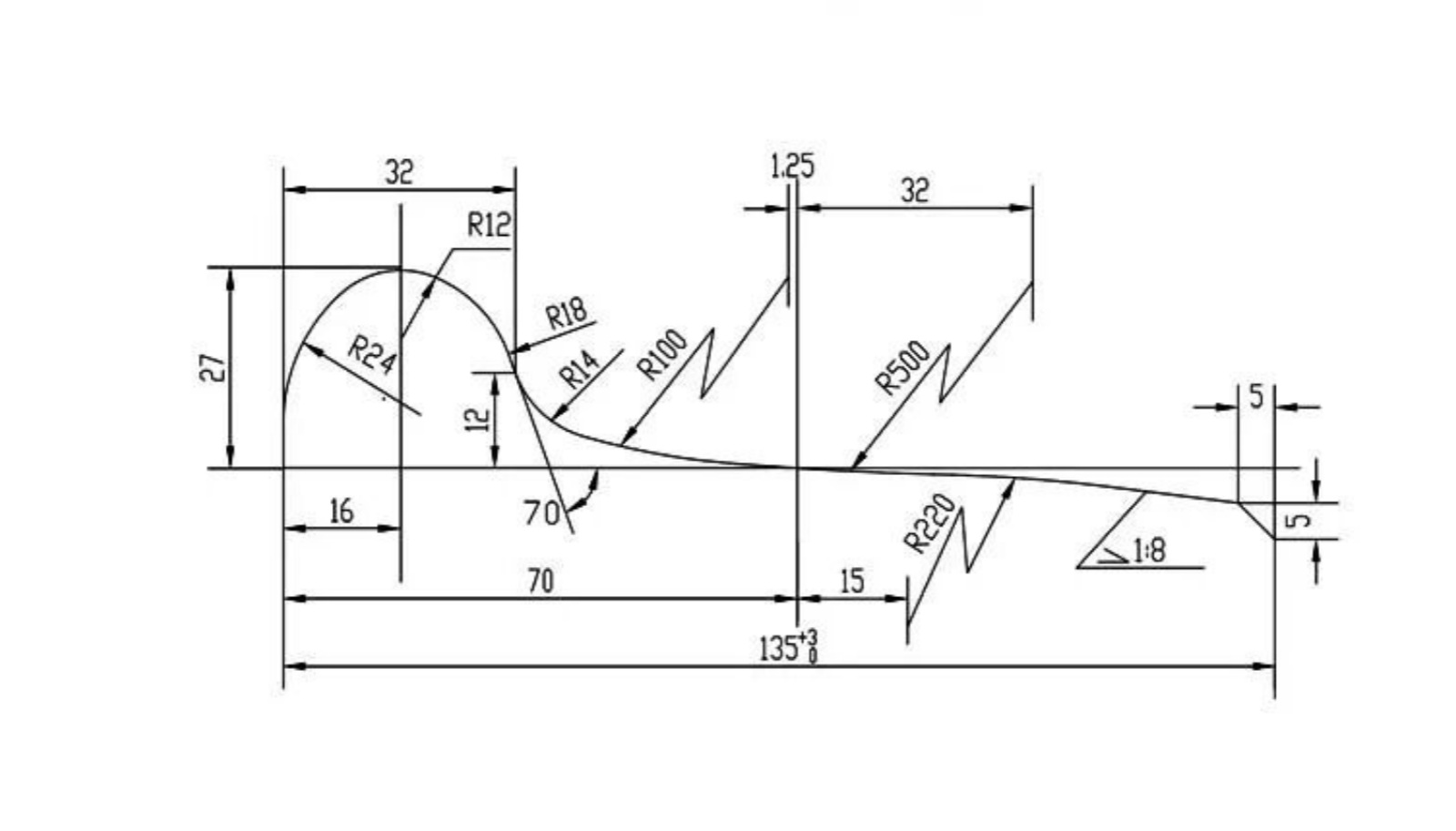

Tekerlek Flanşı Tasarımı ve Güvenlik Hususları

Flanş raydan çıkmayı önleyen önemli bir güvenlik özelliğidir. Yüksekliği ve geometrisi dikkatle kontrol edilmelidir:

· Flanş Yüksekliği: Tipik olarak 26 mm ile 30 mm arasında değişir
· Çok Düşük: Raydan çıkma riskini artırır
· Çok Yüksek: Özellikle diş aşınması önemli düzeyde olduğunda, bağlantı plakası cıvataları veya omuzları gibi ray bileşenlerine müdahaleye neden olabilir

Makaslardan güvenli geçiş için, daha küçük tekerlek çapları genellikle daha yüksek flanş yükseklikleri gerektirir.

Flanş açısı da çok önemlidir. Flanşın dış yüzeyi yatay düzlemle uygun bir açıda olmalıdır:

· Açı Çok Küçük: Daha yüksek tekerlek tırmanma riski (düşük hızlarda raydan çıkma)
· Açı Çok Büyük: Yeniden profilleme sırasında işleme kaldırmayı artırır ve hücum açısı koşullarında flanş üstü ile ray arasında temasa neden olabilir

Pist Koşullarının ve Hızın Etkisi

Sırt profili, tekerleğin yapısal tasarımından ziyade öncelikle yol koşulları ve tren çalışma hızı ile belirlenir. Palet altyapısında veya çalışma hızında önemli bir değişiklik olmadığında, tekerlek yapısı değiştirilse bile lastik sırtı profili genellikle değişmeden kalır.

Çoğu durumda, demiryolu sistemleri genelinde uyumluluk ve güvenilirliği sağlamak için standartlaştırılmış sırt profilleri benimsenmiştir.

Çözüm

Demiryolu tekerlek flanşı ve sırt profili tasarımı, tren güvenliği ve performansının hayati bir yönüdür. Demiryolu operatörleri, tekerlek-ray etkileşimini optimize ederek, flanş boyutlarını kontrol ederek ve lastik sırtı tasarımını gerçek çalışma koşullarıyla hizalayarak operasyonel verimliliği önemli ölçüde artırabilir, aşınmayı azaltabilir ve genel güvenliği iyileştirebilir.
